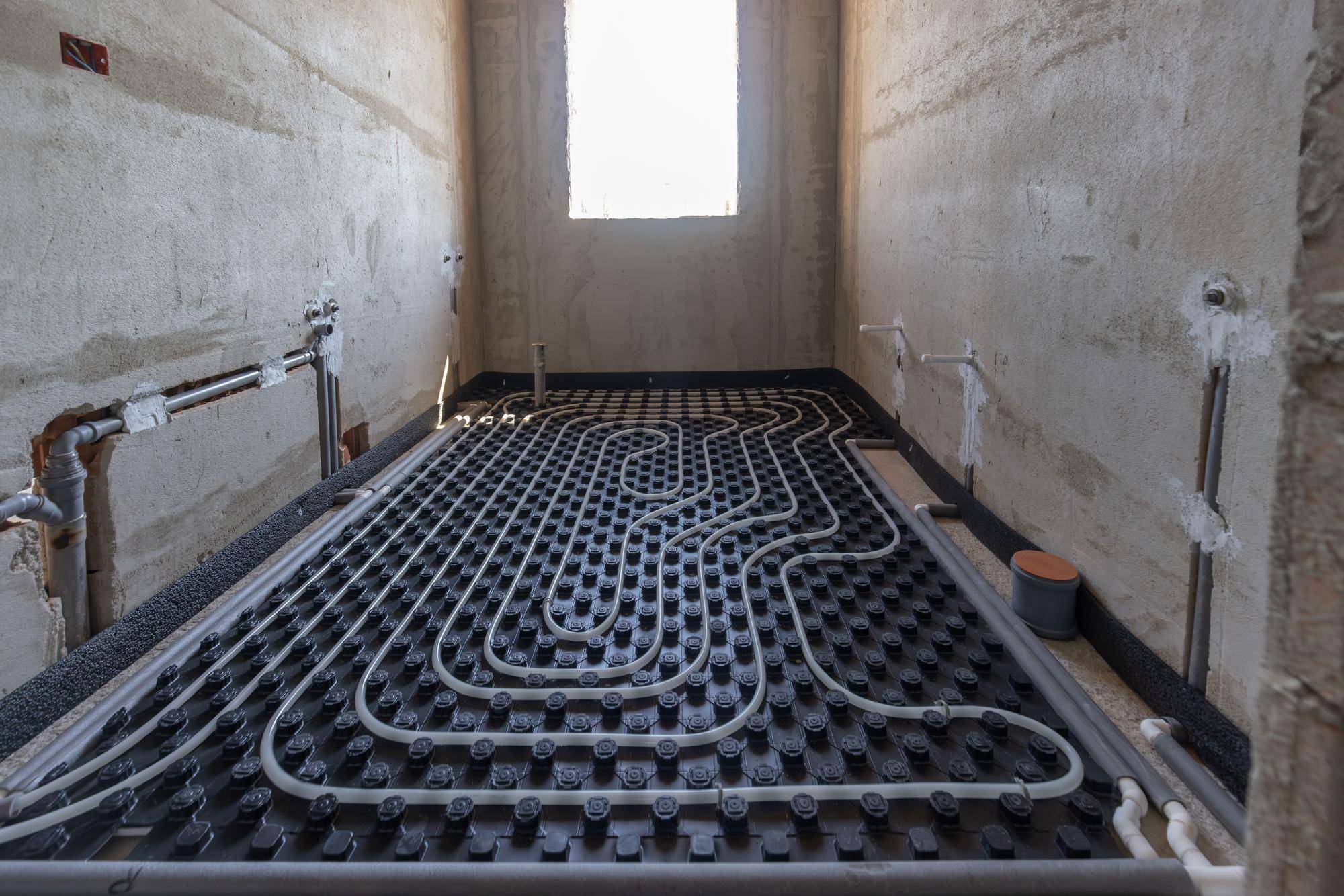

Jak wygląda izolacja rur co w posadzce?
Izolacja rur co w posadzce to szczelnie dopasowana warstwa materiału termoizolacyjnego ułożona wokół przewodów w warstwach podłogi, zwykle w warstwie styropianu, a następnie przykryta wylewką. Jej celem jest ograniczenie strat ciepła, utrzymanie temperatury medium i obniżenie kosztów ogrzewania [1][2][3][4]. Dla przewodów prowadzonych w posadzce minimalna grubość izolacji to co najmniej 6 mm, choć w praktyce często wymagana jest większa, zależna od średnicy rury i warunków pracy instalacji [1][3][4][5].
Czym jest izolacja rur co w posadzce?
Izolacja rur co w posadzce to osłona termiczna z pianki, otuliny technicznej lub styropianu, którą zakłada się na przewody centralnego ogrzewania prowadzone w konstrukcji podłogi. Jej główne zadanie to ograniczanie ucieczki ciepła z rury do otoczenia, aby więcej energii trafiało do pomieszczeń i odbiorników ciepła [1][2][4].
W praktyce izolacja jest integralną częścią układu warstw podłogi. Rury układa się w przygotowanych kanałach w warstwie izolacyjnej, najczęściej w styropianie, a potem przykrywa wylewką lub kolejną warstwą izolacji. Nie jest to dodatek montowany na końcu, lecz element wkomponowany w przemyślaną sekwencję prac [2].
Jak wygląda układ warstw w podłodze?
Typowy układ obejmuje stabilne podłoże, warstwę styropianu z wyciętymi rowkami lub kanałami, w których osadza się przewody, a następnie przykrycie całości wylewką lub dodatkową izolacją. Taka konfiguracja stabilizuje położenie rur, redukuje kontakt z chłodniejszymi warstwami i minimalizuje niekontrolowane straty ciepła [2].
Osadzenie przewodów w przygotowanych kanałach w styropianie ogranicza przewodzenie ciepła do podłoża. Dzięki temu energia jest kierowana tam, gdzie jest potrzebna, a nie rozpraszana w konstrukcji posadzki [2][4].
Jaka grubość izolacji jest wymagana?
Dla przewodów prowadzonych w posadzce minimalna grubość izolacji wynosi 6 mm. Ten poziom redukuje lokalne straty, ale w instalacjach c.o. stosuje się również ogólne wymagania zależne od średnicy nominalnej przewodu [1][3][4].
- Do DN22 co najmniej 20 mm przy materiale o współczynniku przewodzenia ciepła λ ≤ 0,035 W/(m·K) [1][5].
- DN22–DN35 co najmniej 30 mm [1][5].
- DN35–DN100 grubość równa średnicy wewnętrznej rury [1][5].
- Powyżej DN100 100 mm [1][5].
W praktyce, dla materiałów o λ około 0,035 W/(m·K), przyjmuje się orientacyjnie 30–50 mm dla rur do 35 mm średnicy, a dla większych średnic jeszcze więcej. To potwierdza, że grubość otuliny powinna rosnąć wraz ze wzrostem średnicy rury i oczekiwaną skutecznością izolacji [6].
Jeżeli rury biegną przez przestrzenie nieogrzewane lub narażone na większe wychładzanie, grubość izolacji może być wymagana jako podwojona względem wartości bazowych. Takie podejście zabezpiecza stabilność pracy instalacji w trudniejszych warunkach [4][5].
Jak prawidłowo wykonać montaż w posadzce?
- Przygotowanie podłoża: powierzchnia musi być czysta i sucha. Zapewnia to właściwe przyleganie warstw i trwałość montażu [3][6][7].
- Wyznaczenie tras i pomiary: dokładne rozplanowanie przebiegu przewodów i głębokości kanałów w styropianie ogranicza późniejsze poprawki i ryzyko kolizji [2][3].
- Wycięcie rowków w warstwie styropianu: kanały powinny zapewnić stabilne osadzenie rur bez miejscowych naprężeń [2].
- Montaż rur z otuliną: prefabrykowane otuliny z nacięciem ułatwiają nakładanie i dopasowanie do średnicy rury. Dobrze dopasowana otulina ogranicza tworzenie się mostków termicznych [6][7].
- Szczelne zamknięcie łączeń: spoiny i przegięcia należy zabezpieczyć taśmą izolacyjną, aby zapobiec punktowym ucieczkom ciepła [6][7].
- Przykrycie instalacji i wykonanie wylewki: po ułożeniu przewodów w styropianie całość przykrywa się warstwą izolacji lub zalewa wylewką zgodnie z projektem [2].
Dlaczego izolacja w posadzce ma kluczowe znaczenie?
Rura przekazuje ciepło do otoczenia. Odpowiednio dobrana i szczelnie ułożona izolacja ogranicza ten transfer, co bezpośrednio zmniejsza straty energii i koszty ogrzewania. Utrzymanie właściwej temperatury medium poprawia komfort cieplny i efektywność całego systemu [1][3][4].
Eliminacja nieszczelności i przerw w izolacji ogranicza powstawanie mostków termicznych. Takie lokalne osłabienia pogarszają bilans energetyczny instalacji, dlatego dbałość o ciągłość i dopasowanie izolacji jest równie ważna jak sama grubość [7].
Co z instalacjami w strefach nieogrzewanych?
Jeśli odcinki przewodów muszą przejść przez przestrzeń nieogrzewaną lub chłodniejszą, przyjmuje się zwiększone wymagania izolacyjne. W źródłach wskazuje się praktykę podwajania grubości względem wartości bazowych, aby utrzymać parametry pracy instalacji i ograniczyć dodatkowe straty [4][5].
Takie podejście warto uwzględnić także przy przejściach między strefami o różnych temperaturach, aby nie dopuścić do punktowego wychładzania odcinków instalacji [5].
Jak uniknąć mostków termicznych?
Najskuteczniejszym sposobem jest precyzyjne dopasowanie otuliny do średnicy rury, staranne docięcie elementów i szczelne oklejenie łączeń taśmą. Każda szczelina lub niedokładność to potencjalny mostek termiczny, czyli miejsce zwiększonej utraty ciepła [6][7].
W newralgicznych punktach trasy przewodów, takich jak łuki, trójniki i przejścia przez przegrody, należy szczególnie pilnować ciągłości izolacji i jej właściwego podparcia w warstwie styropianu [2][7].
Na czym polega prawidłowe przejście przez przegrody?
Przy uszczelnianiu przejść rur przez mur zalecany jest promień wyoblenia około 2–3 cm. Taki detal ułatwia szczelne i trwałe wykonanie obróbki oraz pomaga utrzymać ciągłość warstwy izolacyjnej wokół przewodu [8].
W miejscach przenikania przez przegrody warto zachować te same zasady, które obowiązują w posadzce: czyste i suche podłoże, dopasowana otulina oraz szczelne łączenia bez przerw, co minimalizuje ryzyko powstania mostków termicznych [8][7].
Czy materiał izolacyjny ma znaczenie?
Tak. Stosuje się głównie pianki i techniczne otuliny o niskim współczynniku przewodzenia ciepła oraz warstwy styropianu pełniące jednocześnie funkcję izolatora i nośnika dla rur w systemach podposadzkowych. Dobre parametry, takie jak λ ≤ 0,035 W/(m·K), pozwalają uzyskać wymaganą skuteczność przy mniejszej grubości otuliny [1][2][5].
W praktyce, im większa średnica rury i im gorsze warunki pracy, tym większej grubości izolacji potrzeba. Dla materiałów o λ około 0,035 W/(m·K) zaleca się 30–50 mm przy średnicach do 35 mm oraz większe grubości dla przewodów o większych średnicach [6][5].
Jakie zasady przygotowania podłoża są kluczowe?
W posadzce liczy się równe, czyste i suche podłoże, prawidłowo ułożona warstwa styropianu oraz dokładne osadzenie rur bez punktowych naprężeń. Staranny montaż otuliny i szczelne łączenia determinują długotrwałą efektywność izolacji [2][3][7].
Dla podkreślenia roli stabilnego podparcia przewodów warto zauważyć, że poza posadzką, w odmiennych warunkach montażu, przed ułożeniem rur w wykopie stosuje się podsypkę z piasku. Ten przykład pokazuje, jak ważna jest właściwa stabilizacja trasy i ochrona przewodów przed uszkodzeniem na etapie przygotowania podłoża [6].
Podsumowanie
Izolacja rur co w posadzce to precyzyjnie dobrana i szczelnie ułożona warstwa termoizolacyjna wkomponowana w układ podłogi. Minimalnie wymaga 6 mm grubości, lecz w praktyce obowiązują wartości zależne od średnicy DN i parametrów materiału, a w strefach nieogrzewanych grubości te należy zwiększać. Skuteczność decyduje się na etapie przygotowania podłoża, dopasowania otuliny, eliminacji mostków termicznych i szczelnego wykończenia łączeń, także przy przejściach przez przegrody [1][2][8][3][4][6][5][7].
